Cluster de calcul (Slurm)

Le cluster de calcul

Nous avons au CEREMADE un cluster pour le calcul parallèle.

Description de la structure

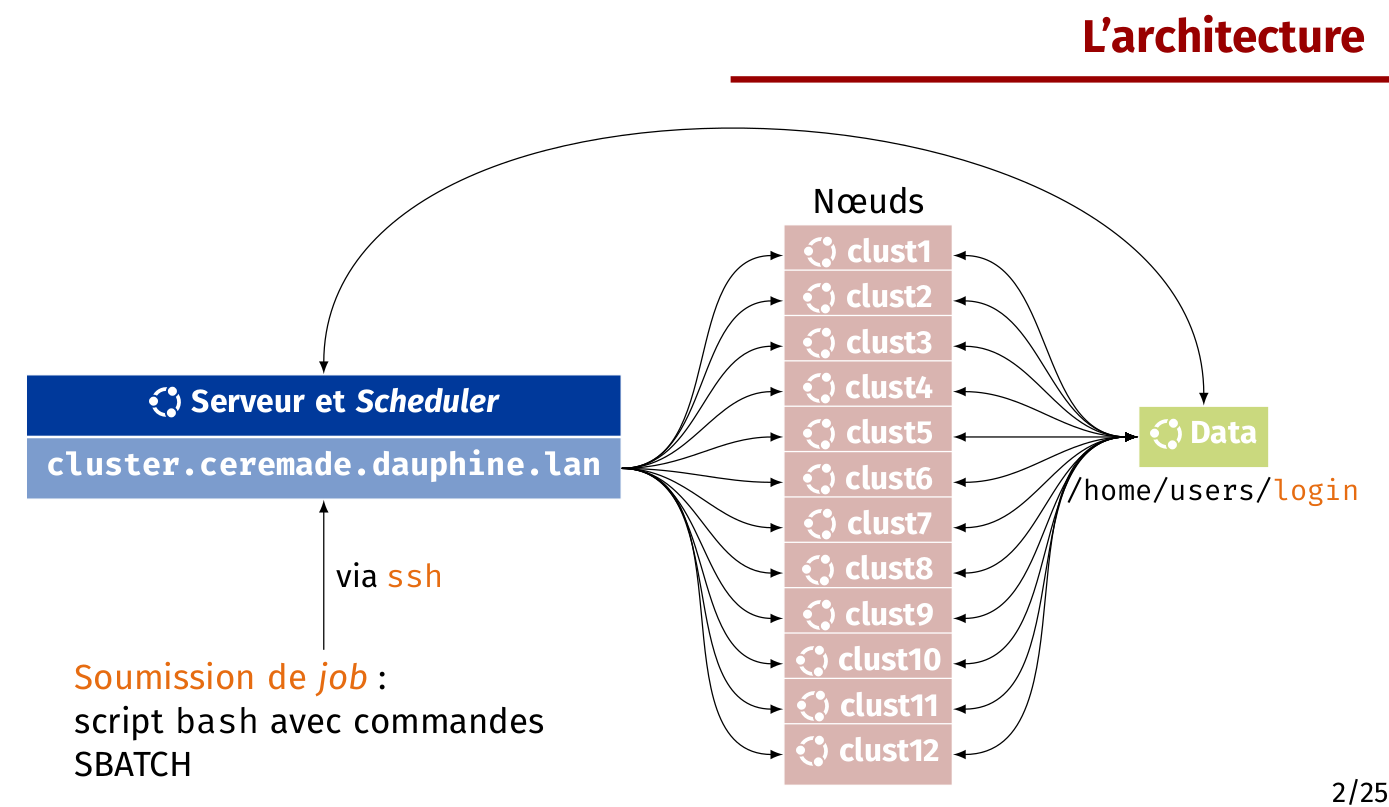

figure.png-1

Les nœuds

Le cluster est constitué de 8 nœuds (machines nommées clust1, clust2, etc.) de configurations différentes:

  • clust1 : 20 cœurs à 2 threads par cœur (40 threads), Intel(R) Xeon(R) CPU E5-2630 v4 @ 2.20GHz, 1 GPU Tesla T4
  • clust2 : 20 cœurs à 2 threads par cœur (40 threads), Intel(R) Xeon(R) CPU E5-2630 v4 @ 2.20GHz, 1 GPU Tesla T4
  • clust3 : 20 cœurs à 2 threads par cœur (40 threads), Intel(R) Xeon(R) CPU E5-2630 v4 @ 2.20GHz, 1 GPU Tesla P4
  • clust4 : 20 cœurs à 2 threads par cœur (40 threads), Intel(R) Xeon(R) CPU E5-2630 v4 @ 2.20GHz, 1 GPU Tesla P4
  • clust5 : 20 cœurs à 2 threads par cœur (40 threads), Intel(R) Xeon(R) CPU E5-2630 v4 @ 2.20GHz, 1 GPU Tesla P4
  • clust6 : 20 cœurs à 2 threads par cœur (40 threads), Intel(R) Xeon(R) CPU E5-2630 v4 @ 2.20GHz, 1 GPU Tesla P4
  • clust7 : 20 cœurs à 2 threads par cœur (40 threads), Intel(R) Xeon(R) CPU E5-2630 v4 @ 2.20GHz, 1 GPU Tesla P4
  • clust8 : 20 cœurs à 2 threads par cœur (40 threads), Intel(R) Xeon(R) CPU E5-2630 v4 @ 2.20GHz, 1 GPU Tesla P4

Soit un total de 320 CPUs !

Pour l'ERC MDFT

  • clust9 : 20 cœurs à 2 threads par cœur (40 threads), Intel(R) Xeon(R) CPU E5-2630 v4 @ 2.20GHz
  • clust10 : 20 cœurs à 2 threads par cœur (40 threads), Intel(R) Xeon(R) CPU E5-2630 v4 @ 2.20GHz

SLURM et la machine cluster.ceremade.dauphine.lan

Pour soumettre un calcul, le service SLURM a été mis en place pour gérer les calculs soumis. Cela s'est fait par la mise en place d'une machine particulière (frontale) nommée cluster.ceremade.dauphine.lan par laquelle on doit soumettre le calcul désiré en demandant du temps et des ressources qui seront gérés par le service SLURM.

Copier les fichiers vers cluster

On peut par exemple envoyer notre répertoire pi contenant le code, les données, etc. par scp:

scp -r /home/chupin/pi/ chupin@cluster.ceremade.dauphine.lan:~/

Il est aussi possible de faire cela via sFTP (en utilisant par exemple FileZilla).

Connexion à la machine cluster

On se connecte à la machine cluster.ceremade.dauphine.lan par ssh:

Si vous accedez au cluster par l'accès VPN vous devez privilégier l'adresse ip : 10.101.7.5 plutôt que le nom dns cluster.ceremade.dauphine.lan

ssh nomutilisateur@cluster.ceremade.dauphine.lan

sinon

ssh nomutilisateur@10.101.7.5

Envoyer un calcul

Pour envoyer un calcul, il faut écrire un fichier SBATCH qui va indiquer à Slurm les besoins et les commandes pour exécuter le calcul.

Les scripts SBATCH sont des scripts bash qui contiennent des commandes SBATCH sous forme de commentaires.

Construction du script SBATCH

Exécution du programme de calcul

Pour lancer un job à partir de cluster.ceremade.dauphine.lan, il faut utiliser sur un fichier dit SBATCH (qui est du bash augmenté) qui pour l'exemple s'appelera submission.SBATCH :

chupin@cluster:~/pi/> sbatch submission.SBATCH

Les autres outils de SLURM pour visualiser, annuler, stopper, etc. un job sont décrits en fin de page.

Exemple minimal de commandes SBATCH

On fournit ici un exemple minimal de commandes SBATCH. Toutes les commandes sont décrite en fin de page.

#!/bin/sh
# Fichier submission.SBATCH
#SBATCH --nodes=1
#SBATCH -c 20
#SBATCH --job-name="MON_JOB"
#SBATCH --output=test.out
#SBATCH --mail-user=chupin@ceremade.dauphine.fr
#SBATCH --mail-type=BEGIN,END,FAIL

On demande le nombre de « cœurs » avec l'option -c 20, où on a demandé 20 cœurs ici. En réalité, cette commande permet de choisir le nombre de threads totale (nos machines ont pour l'instant 2 sockets, de chacun 10 cœurs de 2 threads chacun. Pour les utilisateurs et utilisatrices les plus avancé·e·s, on pourra régler tout ceci très finement avec les options suivantes :

--sockets-per-node=S   number of sockets per node to allocate
--cores-per-socket=C   number of cores per socket to allocate
--threads-per-core=T   number of threads per core to allocate

Quelques variables d'environnement de SBATCH

Le scripts SBATCH suivant :

#!/bin/sh
#SBATCH --nodes=1
#SBATCH -c 40
#SBATCH --job-name="Test_Variable"
#SBATCH --output=%x.%J.out
#SBATCH --error=%x.%J.out
#SBATCH --mail-user=chupin@ceremade.dauphine.fr
#SBATCH --mail-type=STAGE_OUT

### Quelques infos qui peuvent etre utiles                                                                                                                                                                        >
echo Host `hostname`

### Nombre total de CPU
echo Il a ete aloue $SLURM_JOB_CPUS_PER_NODE cpus

produira le résultat suivant :

Host clust3
Il a ete aloue 40 cpus

Plus de variables d'environnement sont décrites plus bas.

Exemples complets

Exemple 1 : exemple utilisant OpenMP

Considérons, par exemple, un code C++ compute_pi.cpp utilisant la librairie omp.h et donc les instruction OpenMP au compilateur (mais un code Python rentre aussi dans ce cadre).

Un tel code doit être compilé de la façon suivante :

g++ -o compute_pi -fopenmp compute_pi.cpp

Une fois cela fait, on crée un script SBATCH (dans un fichier nommé pour l'exemple submission.SBATCH) qui peut ressembler à :

#!/bin/sh
# fichier submission.SBATCH
#SBATCH --nodes=1
#SBATCH -c 10
#SBATCH --job-name="Test_OpenMP"
#SBATCH --partition=erc
#SBATCH --output=%x.%J.out
#SBATCH --error=%x.%J.out
#SBATCH --mail-user=chupin@ceremade.dauphine.fr
#SBATCH --mail-type=BEGIN,FAIL,END

# on execute le programme
./compute_pi

Ici, on demande un nœud (OpenMP), 10 cœurs dont chacun n'utilise qu'un thread (alors qu'ils en disposent de deux). Un fois ces fichiers sur la machine cluster dans un répertoire de son home, on soumet le job en utilisant la commande suivante :

chupin@cluster:~/pi/> sbatch submission.SBATCH

Exemple 2 : exemple utilisant Python (jupyter)

Si vous n'etes pas dans les locaux de dauphine relié par cable ethernet, vous devez vous connecter au VPN.

Pour utiliser Jupyter nous devons passer par une session interactive, en executant cette commande :

srun --pty -c 10 -N 1 /bin/bash

si tout ce passe bien vous drevriez voir votre prompt passer de:

duleu@cluster:~/code/test$

à

duleu@clust3:~/code/test$

Vous pouvez observez que le nom de machine est maintenant clust3 et plus cluster. Nous pouvons maintenant lancer un notebook jupyter:

jupyter notebook --ip=0.0.0.0

Nous obtenons l'adresse a copier coller dans un navigateur:

[I 11:09:58.871 NotebookApp] JupyterLab extension loaded from /home/users/duleu/anaconda3/lib/python3.7/site-packages/jupyterlab
[I 11:09:58.871 NotebookApp] JupyterLab application directory is /home/users/duleu/anaconda3/share/jupyter/lab
[I 11:09:58.876 NotebookApp] Serving notebooks from local directory: /mnt/nfs/rdata02-users/users/duleu/code/test
[I 11:09:58.876 NotebookApp] The Jupyter Notebook is running at:
[I 11:09:58.876 NotebookApp] http://clust3:8888/?token=673591c461f08d5773353be62416ba33a3468551a8926287
[I 11:09:58.876 NotebookApp]  or http://127.0.0.1:8888/?token=673591c461f08d5773353be62416ba33a3468551a8926287
[I 11:09:58.876 NotebookApp] Use Control-C to stop this server and shut down all kernels (twice to skip confirmation).
[W 11:09:58.939 NotebookApp] No web browser found: could not locate runnable browser.
[C 11:09:58.939 NotebookApp]

    To access the notebook, open this file in a browser:
        file:///mnt/nfs/rdata02-users/users/duleu/.local/share/jupyter/runtime/nbserver-1947447-open.html
    Or copy and paste one of these URLs:
        http://clust3:8888/?token=673591c461f08d5773353be62416ba33a3468551a8926287
     or http://127.0.0.1:8888/?token=673591c461f08d5773353be62416ba33a3468551a8926287

Il faut rajouter .ceremade.dauphine.lan après clust3.

Exemple 3 : exemple Python

On veut exécuter un programme python script.py sur un nœud et 40 threads. Pour cela, on pourra s'inspirer du fichier SBATCH ci-dessous:

#!/bin/sh
# fichier submission.SBATCH
#SBATCH --nodes=1
#SBATCH -c 20
#SBATCH --job-name="Test_Python"
#SBATCH --output=%x.%J.out
#SBATCH --time=10:00
#SBATCH --error=%x.%J.out
#SBATCH --mail-user=chupin@ceremade.dauphine.fr
#SBATCH --mail-type=BEGIN,FAIL,END

python3 script.py

Exemple 4 : exemple utilisant Matlab

Matlab est installé sur tous les nœuds du cluster. On peut donc l'utiliser. Supposons que dans notre répertoire de travail, nous ayons un script script.m que l'on veut exécuter.

#!/bin/sh
#SBATCH --nodes=1
#SBATCH -c 20
#SBATCH --job-name="Test_Matlab"
#SBATCH --output=%x.%J.out
#SBATCH --error=%x.%J.out
#SBATCH --mail-user=chupin@ceremade.dauphine.fr
#SBATCH --mail-type=BEGIN,FAIL,END

matlab -nodisplay -nodesktop -r "run('test.m')"

Attention : ici, nous avons demandé 1 nœud avec 20 cœurs (--ntasks-per-node=20) mais un seul thread par cœur (--cpus-per-task=1) en effait pour pouvoir utiliser les 40 threads disponibles, il faut faire du multithreading avec Matlab, et nous ne savons pas faire sans interface graphique.

Attention : sur quelques comptes, matlab n'est pas accessible, et il faut spécifier le chemin complet de l'exécutable :

/usr/local/bin/matlab  -nodisplay -nodesktop -r "run('script.m')"

Exemple 5 : exemple utilisant un GPU (carte graphique)

Pour demander des ressource GPU il est necessaire de rajouter cette information dans le fichier pbs ou lors d'une session interactive.

voici un exemple de fichier avec demande de ressource GPU:

#!/bin/bash                                                                                                                                                                                                       >
# Fichier submission.SBATCH
#SBATCH --nodes=1
#SBATCH -c 20
#SBATCH --gres=gpu:1
#SBATCH --job-name="MON_JOB"
#SBATCH --output=%x.%J.out
#SBATCH --error=%x.%J.out
#SBATCH --mail-user=<nom>@ceremade.dauphine.fr
#SBATCH --mail-type=BEGIN,END,FAIL

# Pour l'export OpenMP
OMP_NUM_THREADS=$SLURM_JOB_CPUS_PER_NODE
export OMP_NUM_THREADS

# on se deplace dans le repertoire de SLURM
cd $SLURM_SUBMIT_DIR
# on execute le programme matlab mais sans interface graphique
matlab -nodisplay -nodesktop -r "run('script.m')"

l'instruction nécessaire est la suivante : --gres=gpu:1.

Les options de SBATCH

Pour plus d’information sur "sbatch", voir la documentation officielle à l’adresse : https://slurm.schedmd.com/sbatch.html

Option Raccourcis Description
#SBATCH --partition=<part> -p <partition> Choix de la partition à utiliser pour le job
#SBATCH --job-name=<name> -J <name> Définit le nom du job tel qu'il sera affiché dans les différentes commandes Slurm (squeue, sstat, sacct)
#SBATCH --output=<stdOutFile> La sortie standard (stdOut) sera redirigée vers le fichier défini par "--output" ou, si non définie, un fichier par défaut "slurm-%j.out" (Slurm remplacera "%j" par le JobID).
#SBATCH --error=<stdErrFile> La sortie d'erreur (stdErr) sera redirigée vers le fichier défini par "--error" ou, si non définie, vers la sortie standard.
#SBATCH --input=<stdInFile> L'entrée standard peut aussi être redirigée avec "--input". Par défaut, "/dev/null" est utilisé (aucune/vide).
#SBATCH --open-mode=<append,truncate> L'option "--open-mode" définit le mode d'ouverture (écriture) des fichiers et se comporte comme un open/fopen de la plupart des langages de programmation (2 possibilités : "append" pour écrire à la suite du fichier (s'il existe) et "truncate" pour écraser le fichier à chaque exécution du batch (valeur par défaut)).
#SBATCH --mail-user=<e-mail>
#SBATCH --mail-type=<BEGIN,END,FAIL,TIME_LIMIT,TIME_LIMIT_50,...> Permet d'être notifié par e-mail d'un évènement particulier dans la vie du job : début de l'exécution (BEGIN), fin d'exécution (END, FAIL et TIME_LIMIT)... Consulter la documentation Slurm pour la liste complète des évènements pris en charge.
--sockets-per-node=<n> Nombre de sockets par node
--cores-per-socket=<n> Nombre de cœurs par sockets
--threads-per-core=<n> Nombre de threads par cœur
#SBATCH --cpus-per-task=<n> -c <n> Définit le nombre de CPUs à allouer par Task. L'utilisation effective de ces CPUs est à la charge de chaque Task (création de processus et/ou threads).
#SBATCH --ntasks=<n> -n <n> Definit le nombre maximum de Tasks exécutées en parallèle.
#SBATCH --mem-per-cpu=<n> Définit la RAM en Mo allouée à chaque CPU. Par défaut, 4096 Mo sont alloués à chaque CPU, l’utilisation de cette variable permet de spécifier une taille de RAM spécifique, inférieure ou égale à 7800 Mo (maximum allouable par CPU)
#SBATCH --nodes=<minnodes[-maxnodes]> -N <n> Nombre minimum[-maximum] de nœuds sur lesquels distribuer les Tasks.
#SBATCH --ntasks-per-node=<n> Utilisée conjointement avec --nodes, cette option est une alternative à --ntasks qui permet de contrôler la distribution des Tasks sur les différents noeuds.

Les variables d'environnement de SBATCH

Nom de la variable Description Exemple
SLURM_JOB_ID L'identifiant du job (calcul) 12345.cluster
SLURM_JOB_NAME Nom du job défini avec l'option -J my_job
SLURM_JOB_NODELIST Nom d'un fichier qui est fabriqué par SLURM et qui contient la liste des nœuds utilisés.
SLURM_SUBMIT_HOST Nom de l'hôte sur lequel sbatch a été exécuté (chez nous cluster) cluster
SLURM_SUBMIT_DIR Répertoire depuis lequel le job est soumis /home/user/chupin/scripts_pbs
SLURM_JOB_NUM_NODES Nombre de nœuds requis pour le job (par exemple avec -N 5)
SLURM_NTASKS_PER_NODE Nombre de cœurs par nœud requis pour le job
SLURM_JOB_CPUS_PER_NODE Nombre total de threads par nœud

Visualiser les jobs

Pour lister les calculs lancés sur le cluster, on utilise le programme smap :

    chupin@cluster:~/pi/> smap -i 1

qui produit quelque chose comme :

┌─────────────────────────────────────────────────────────────────────────────────────┐
│..B.......                                                                           │
│                                                                                     │
│                                                                                     │
│                                                                                     │
│                                                                                     │
│                                                                                     │
│                                                                                     │
│                                                                                     │
└─────────────────────────────────────────────────────────────────────────────────────┘
┌─────────────────────────────────────────────────────────────────────────────────────┐
│Tue Mar 16 16:57:10 2021                                                             │
│ID JOBID              PARTITION USER     NAME      ST      TIME NODES NODELIST       │
│A  101                debug     duleu    MON_JOB   R   00:00:20     1 clust3         │
│B  102                debug     duleu    MON_JOB   R   00:00:16     1 clust3         │
│C  103                debug     duleu    MON_JOB   PD  00:00:00     1 waiting...     │
│D  104                debug     duleu    MON_JOB   PD  00:00:00     1 waiting...     │
│E  105                debug     duleu    MON_JOB   PD  00:00:00     1 waiting...     │
│F  106                debug     duleu    MON_JOB   PD  00:00:00     1 waiting...     │
│G  107                debug     duleu    MON_JOB   PD  00:00:00     1 waiting...     │
│H  108                debug     duleu    MON_JOB   PD  00:00:00     1 waiting...     │
│I  109                debug     duleu    MON_JOB   PD  00:00:00     1 waiting...     │
│J  110                debug     duleu    MON_JOB   PD  00:00:00     1 waiting...     │
│                                                                                     │
└─────────────────────────────────────────────────────────────────────────────────────┘

Pour voir le taux d'occupation des noeuds on utilise la commande pestat :

    chupin@cluster:~/pi/> pestat

Voici un exemple de ce qui s'affiche:

Hostname       Partition     Node Num_CPU  CPUload  Memsize  Freemem  Joblist
                            State Use/Tot              (MB)     (MB)  JobId User ...
  clust1          debug*    down*   0  40    0.00*        1        0
  clust2          debug*    down*   0  40    0.00*        1        0
  clust3          debug*     idle   0  40    0.20         1    87878
  clust4          debug*    down*   0  40    0.00*        1        0
  clust5          debug*    down*   0  40    0.00*        1        0
  clust6          debug*    down*   0  40    0.00*        1        0
  clust7          debug*    down*   0  40    0.00*        1        0
  clust8          debug*    down*   0  40    0.00*        1        0
  clust9             erc    down*   0  40    0.00*        1        0
 clust10             erc    down*   0  40    0.00*        1        0

Les programmes de gestion de jobs

SLURM fournit plusieurs programmes pour gérer les jobs.

  • sbatch qui permet de soumettre un job.
  • srun qui permet de lancer un job en direct.
  • sstat qui examine le statut d'un job. Il faut donné l'ID donné dans la colonne #JOBID de smap.
        chupin@cluster:~/pi/> sstat 150
  • scancel qui supprime un job. Il faut donné l'ID donné dans la colonne #JOBID de smap.

Compilation des programmes

La machien frontale cluster.ceremade.dauphine.fr n'est pas adaptée pour compiler les programmes. Pour ce faire, on passera pas la commande SLURM srun pour se connecter en interactif à un nœud du cluster et y effectuer la compilation. On pourra utiliser la commande suivante (qui demande 4 threads et un nœud (-c 4 -N 1) :

srun --pty -c 4 -N 1 /bin/bash

On voit exécuté cette commande, on aura accès à un terminal sur un des nœuds et on pourra compiler le programme souhaité.
